轻钢结构建筑技术规程——楼盖系统(十四)

作者: 编辑: 来源: 发布日期: 2020.11.11
信息摘要:
轻钢结构建筑技术规程——楼盖系统(十四)一般规定——楼盖的构造主要参考美国钢铁协会(AISI)低层住宅描述性设计中冷弯型钢骨架标准的有关规定…

一般规定

楼盖的构造主要参考美国钢铁协会(AISI)低层住宅描述性设计中冷弯型钢骨架标准的有关规定。图4为示意图,具体设计时,在安全可靠的前提下,可以采用其他的连接节点形式。

当房屋设计有地下室或半地下室,或者底层架空设置时,相应的一层地面承力系统也称为楼盖系统,图4描述的是支承在混凝土基础/墙体上的钢楼盖的构件组成。根据设计,楼盖有多种支承形式,但楼盖的构造形式基本相同。


轻钢住宅

轻钢农房


楼盖系统由冷弯薄壁槽型构件、卷边槽型构件、楼面结构板和支撑、拉条、加劲件所组成,构件与构件之间宜用螺钉可靠连接。考虑到实际的需要,楼面梁也可采用冷弯薄壁矩形钢管、桁架或其他型钢构件,以及其他连接形式,并按有关规定的现行国家标准设计。

结构面板或顶棚面板与楼面梁通过螺钉按构造要求连接时,可为梁提供可靠的侧向支撑。在正常使用条件下,梁不会产生平面外失稳现象,因此不需验算梁的整体稳定性。这是本规程推荐使用的基本构造方式。

对于跨梁,在中间支承处,由于存在较大的负弯矩和剪力作用,应按弯剪组合作用验算相应截面。

在构造上,对于楼面梁腹板开孔有限制。开孔离支承点一定距离,开孔对应的剪力相对较小,当楼面梁跨度较大时,需要验算相应截面受承载力。

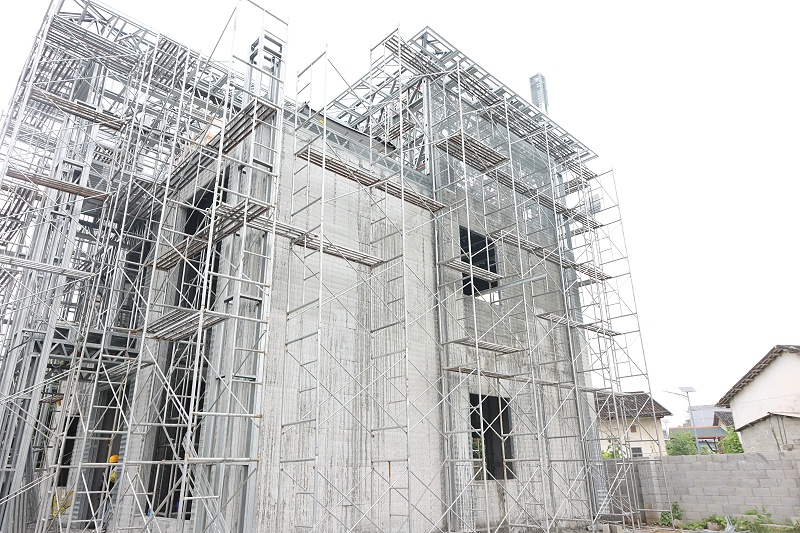

轻钢建筑

轻钢建筑


楼面结构面板,包括吊顶,对减小楼面梁的挠度有正面作用。考虑到结构面板为多块拼接,连接方式为小直径螺钉,且板之间有间隙,一般无法准确地定量确定组合作用的大小。因此计算挠度时,不考虑组合作用。

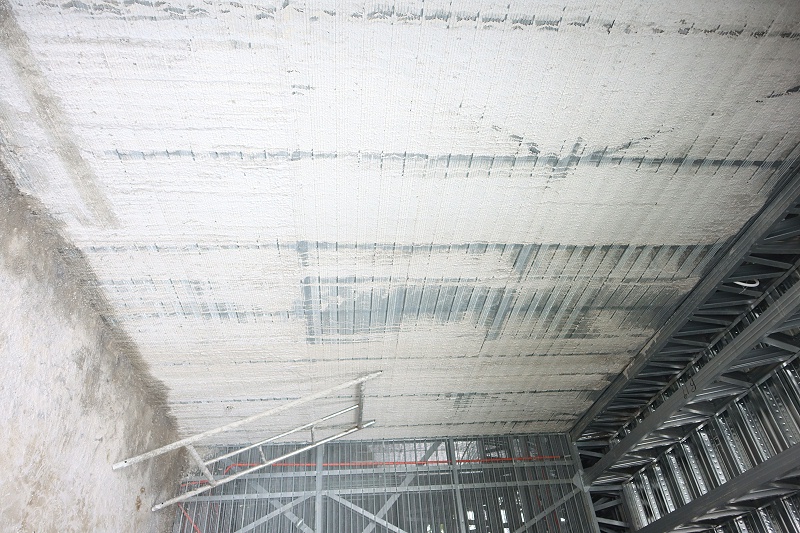

楼盖构造

边梁对结构面板边缘起加强作用,同时是连接楼面梁与墙体的过渡构件。梁在支承点处已不知腹板承压加劲件,避免复杂的腹板局部稳定性验算。当厚度大于1.1mm时,可采用相应的无卷边槽型钢作为承压加劲件,安装时承压加劲件应与楼面梁腹板支座区中心对齐,宜设置在楼面梁的开口一侧,且应尽量与下翼缘顶紧。

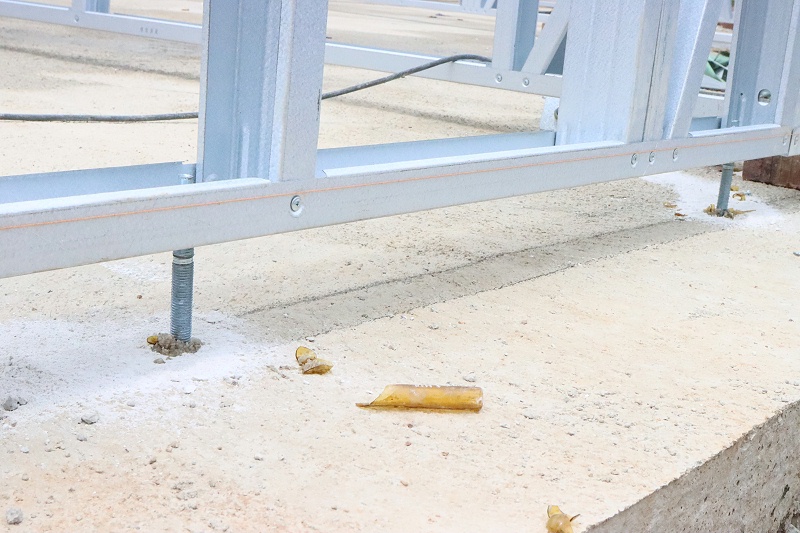

地脚螺栓采用Q235B材料。地脚螺栓是一种构造措施,主要作用是将房屋和基础紧密连接成一体,抵抗水平荷载的作用。地脚螺栓不应视为抵抗房屋倾覆的抗拔构件,房屋抗拔构件在墙体系统设计中另行设计和布置。


轻钢建筑

轻钢结构建筑


悬挑梁在支承处布置刚性撑杆,刚性撑杆与结构面板相连接,确保悬挑梁楼盖部分的水平作用(剪力)可以方便地传递到楼盖其他部分,进而传递到下层墙体,同时限制了悬挑梁在支座处的转动,增强了楼面梁的整体稳定性和楼面系统的整体性。刚性撑杆可以折弯端部腹板直接与梁用螺钉连接,也可以通过角钢连接片与梁连接,角钢连接片规格宜为50mm*50mm,厚度不应小于梁的厚度。

楼盖悬挑长度不宜过大,主要是考虑到悬挑楼盖支承承重墙体时,房屋体系受力条件和传力路径复杂,简化计算时可能不安全。悬挑梁应基于计算确定,采用拼合爽构件的目的主要是基于减少构件规格的考虑。

搭接为铰接,由于有2层腹板,通常不必设置加劲件。如果设计为连续搭接构件,支承点每侧的搭接长度应不小于相应跨度的十分之一,且通过螺钉可靠连接。

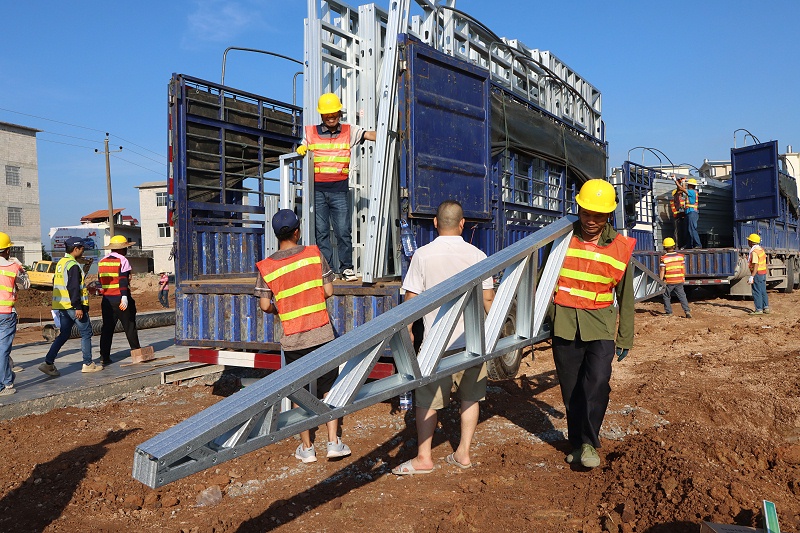

项目施工地

轻钢结构项目现场


结构面板传递到楼面梁的垂直荷载并不是作用在梁截面的弯心处,梁受弯扭作用,当梁跨度较大时,布置跨中刚性撑杆和下翼缘钢带,可以阻止梁整体扭转失稳。

楼盖系统是水平传力路径的主要构件,结构面板只具备一定的厚度并与楼面梁可靠连接,楼盖系统才能简化为平面内刚性的隔板,可靠地传递水平荷载。当水平作用较大时,适当增加结构面板的厚度和螺钉连接密度可增大楼面平面内刚度,确保房屋安全。

楼面结构板有多种形式,可以是结构用定向刨花板,也可以铺设密助压型钢板,上浇薄层混凝土;也可在楼面梁顶加设对角拉条,且拉天与每根梁顶面有螺钉连接固定,再铺设非结构面板。在构造上必须保证整个楼盖系统具有足够的平面内刚度,以便安全可靠地传递水平荷载作用。
